Güç Regülatörü (SCR Güç Kontrol Cihazı) Nedir? Isıtıcı ve Fırın Uygulamalarında Fotek DSC-265 Rehberi
Güç Regülatörü (SCR Güç Kontrol Cihazı) Nedir? Isıtıcı ve Fırın Uygulamalarında Fotek DSC-265 Rehberi
Rezistans ısıtıcılı bir makinede sıcaklığı kontrol etmenin en basit yolu ısıtıcıyı aç-kapa yapmaktır. Ama aç-kapa kontrol sıcaklıkta dalgalanma yaratır, kontaktörleri yıpratır ve hassas proseslerde yetmez. Daha hassas kontrol için ısıtıcıya giden gücü sürekli ve kademesiz ayarlamak gerekir. Bu işi güç regülatörleri (SCR veya tristör güç kontrol cihazları) yapar.
Bu gönderiyi Instagram'da gör
Videodaki görüntüler gösterim amaçlıdır.
Güç regülatörü nasıl çalışır?
Üretici dokümanına göre Fotek güç regülatörleri, dijital kontrol devresine sahip tristörlü cihazlardır. Yükteki AC gerilimi sıfırdan şebeke gerilimine kadar kademesiz ayarlarlar. Cihaz iki şekilde komut alabilir:
- Otomatik: PLC, sıcaklık kontrol cihazı veya nem regülatörü gibi bir kontrolörden gelen analog sinyalle (4-20 mA, 0-20 mA, 1-5 V, 2-10 V, 0-5 V, 0-10 V veya 10 kΩ potansiyometre).
- Manuel: Cihaz üzerindeki tuşlarla elle çıkış gücü belirleyerek.
İki kontrol yöntemi: faz açısı ve sıfır geçiş
| Faz açısı kontrolü | Sıfır geçiş (zero-cross) kontrolü | |
|---|---|---|
| Nasıl çalışır? | Tristörün açılma açısını değiştirir | Tam periyotları keserek güç verir |
| Uygun yük | Endüktif veya değişken dirençli yükler (IR ve metal ısıtıcılar, trafolar, karbon-silikon ısıtıcılar, lambalar) | Sabit dirençli veya kapasitif yükler (alaşımlı ısıtıcılar, kondansatörler) |
| Güç faktörü | cosφ < 1 | cosφ = 1 |
| Şebekeye etkisi | Gerilimde bozulma yaratabilir | Şebekeyi fazla etkilemez |
Yük tipinize göre yöntemi seçmek, hem ısıtıcı ömrü hem de şebeke kalitesi için önemlidir.

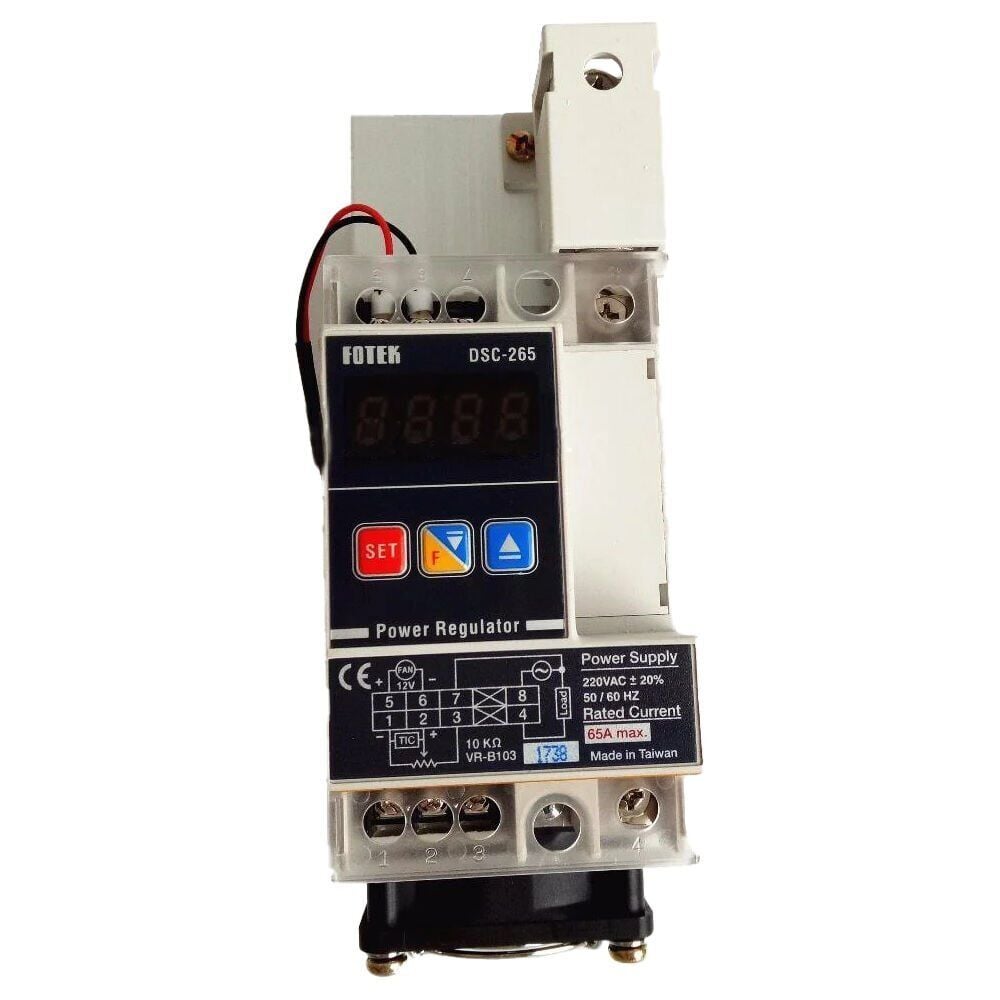

Fotek DSC-265: temel özellikler
| Özellik | Değer |
|---|---|
| Tip | Tek faz, tek hat (single wire), dijital SCR güç regülatörü |
| Besleme gerilimi | 220 VAC |
| Sürekli yük akımı | 65 A |
| Dahili yarı iletken sigorta | 80 A |
| Kısa süreli yük akımı | 1500 A (1 periyot) |
| Soğutma | 60x60 mm / 12 VDC fan |
| Giriş sinyalleri | 4-20 mA, 0-20 mA, 1-5 V, 2-10 V, 0-5 V, 0-10 V, 10 kΩ pot |
| Kontrol yöntemi | Sıfır geçiş veya faz açısı (seçilebilir) |
| Çıkış gücü | %0-100, alt ve üst limit ayarlı |
| Yumuşak yol verme | 0-199 saniye |
| Ortam | -20 ile +80 °C, %35-85 bağıl nem |
Cihaz sigorta atması veya faz kaybı, fan arızası ve aşırı ısınma durumlarında ekranda uyarı verir.
Seçerken 6 kontrol
- Yük akımı: Yükünüz 65 A’in altında mı? Sürekli akımı hesaplayıp güvenli bir pay bırakın.
- Besleme gerilimi: DSC-265 220 VAC için. 380 veya 440 VAC için farklı modeller gerekir.
- Kontrol sinyali: PLC’niz veya sıcaklık kontrol cihazınız 4-20 mA mi, 0-10 V mu veriyor? Cihaz ikisini de destekliyor.
- Yük tipi: Faz açısı mı, sıfır geçiş mi uygun?
- Soğutma: 65 A’lik modelde fan var. Pano içi havalandırmayı ve fan arızası uyarısını unutmayın.
- Alarm çıkışı: Üretici dokümanına göre 65 A’lik modelde alarm rölesi bulunmuyor, ihtiyaç varsa harici bir izleme cihazı kullanın.
Güvenlik notu
Bu cihaz yüksek akımlı AC yükleri yönetir. Montajı yetkili personel yapmalı, terminalleri enerji varken tutmamalı, sigorta değişimini enerji kesikken yapmalı ve acil durdurma için cihazdan bağımsız harici bir kesme devresi kullanmalıdır. Terminal vidaları üretici torkunda sıkılmazsa cihaz veya sigorta zarar görebilir.
Aradığınız model bulunamıyor mu?
Mevcut güç regülatörünüzün modeli üretimden kalktıysa veya Türkiye’de bulunamıyorsa Özel Ürünler kategorimize göz atın. Etiket fotoğrafını WhatsApp’tan gönderin, doğru modeli veya muadili birlikte bulalım. Diğer Fotek ürünleri için Fotek kategorimize bakabilirsiniz. Cihazın soğutma fanı arızalanırsa uygun 60x60 mm / 12 VDC fan için de bize yazabilirsiniz.
Satın almak için: https://www.rodopshop.com/urun/dsc-265-fotek-guc-regulatoru
Sık sorulan sorular
Güç regülatörü ile katı hal röle (SSR) arasındaki fark nedir?
SSR yükü aç-kapa yapar, güç regülatörü ise çıkış gücünü %0-100 arasında kademesiz ayarlar. Hassas sıcaklık veya aydınlatma kontrolü için regülatör daha uygundur.
Faz açısı ile sıfır geçiş arasında nasıl seçim yapılır?
Sabit dirençli ısıtıcılarda şebekeyi daha az etkilediği için sıfır geçiş, endüktif veya değişken dirençli yüklerde faz açısı tercih edilir. Kesin seçim için yük üreticisinin önerisine bakın.
DSC-265 380 V şebekede kullanılabilir mi?
Hayır, DSC-265 220 VAC için tasarlandı. 380 VAC için DSC-365 gibi farklı bir model gerekir.
