Yuvalı (Slot Tipi) Fotomikrosensör Nedir? Omron EE-SX670 Serisi ile Nesne, Kâğıt ve Pozisyon Algılama
Yuvalı (Slot Tipi) Fotomikrosensör Nedir? Omron EE-SX670 Serisi ile Nesne, Kâğıt ve Pozisyon Algılama

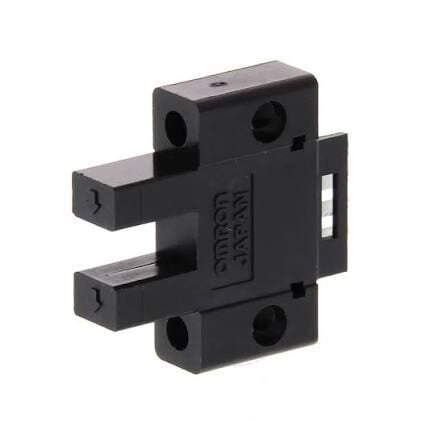

Bir makinede küçük bir parçanın geçip geçmediğini, bir kâğıdın girip girmediğini ya da bir milin dönerek kaç tur attığını bilmek gerekir. Büyük fotoselleri bu işe sığdıramazsınız. Orada devreye yuvalı fotomikrosensörler girer: U şeklindeki küçük gövde, bir tarafında ışık gönderen, diğer tarafında alan bir çift taşır. Arasından bir şey geçtiğinde sinyal üretir.
Bu gönderiyi Instagram'da gör
Videodaki görüntüler gösterim amaçlıdır.
Nasıl çalışır?
Yuvanın bir kolunda kızılötesi bir LED, karşı kolunda onu gören bir alıcı bulunur. Yuva boşken ışık alıcıya ulaşır. Araya bir kâğıt, metal bir flag (bayrak) ya da dişli bir disk girince ışık kesilir ve sensörün çıkışı durum değiştirir. EE-SX670 ailesinde yükselticiler sensörün içinde olduğu için çıkış doğrudan PLC girişine, röleye veya bir sayıcıya bağlanabilir.
Ne işe yarar?
- Kâğıt ve etiket varlığı: Yazıcı, etiketleme ve besleme makinelerinde sayfanın geldiğini algılar.
- Parça geçişi ve sayma: Küçük parçaların yuvadan geçişini sayar.
- Devir ve konum: Dönen bir milin üstüne takılan tırnaklı disk yuvadan geçtikçe darbe üretir, bu darbeler devri veya konumu verir.
- Uç ve referans (home) algılama: Lineer eksende ya da küçük aktüatörlerde hareketin başını ve sonunu bildirir.
- Kapak ve çekmece pozisyonu: Cihaz içi mekanizmalarda kapanma bilgisi verir.
Omron EE-SX670 serisi
| Özellik | Değer |
|---|---|
| Tip | Yuvalı (through-beam), yükselticisi içinde fotomikrosensör |
| Besleme | 5-24 VDC ±%10 |
| Çıkış, NPN modeller (EE-SX670, EE-SX670A) | NPN açık kollektör, en fazla 100 mA |
| Çıkış, PNP modeller (EE-SX670P, EE-SX670R) | PNP açık kollektör, en fazla 50 mA |
| Yuva genişliği | 5 mm |
| Yanıt süresi | 0,17 ms (yanıt frekansı yaklaşık 1 kHz) |
| Gösterge | Parlak LED |
| Gövde ve koruma | PBT gövde, IP50 |
| Bağlantı | Sistem konnektörü, EE-1006 kablo seti ile |
Model kodundaki harfler çıkış tipini ve çalışma yönünü belirler. Işık kesilince aktif olan ve ışık gelince aktif olan modeller bulunduğu için sipariş vermeden önce datasheet’i kontrol edin.
Seçerken 6 kontrol
- Çıkış tipi: PLC girişiniz NPN mi, PNP mi istiyor?
- Çalışma yönü: Nesne yuvadayken mi, yuvada değilken mi sinyal gerekiyor?
- Yuva boyutu: Geçecek nesne (kâğıt, flag, disk kenarı) 5 mm’lik yuvaya rahat sığıyor mu?
- Hız: Saniyede kaç geçiş olacak? Yanıt frekansı yeterli mi?
- Ortam: IP50 sınıfı; su, yağ buharı ve yoğun toz için uygun değildir. Kapalı pano veya cihaz içi için düşünülmüştür.
- Kablo: Konnektörlü modelde EE-1006 gibi uyumlu kablo setini ayrıca düşünün.
Aradığınız model bulunamıyor mu?
Üretimden kalkan veya Türkiye’de stokta bulunmayan Omron, Panasonic ve diğer markaların sensörleri için Özel Ürünler kategorimize bakın. Mevcut sensörün etiket fotoğrafını WhatsApp’tan gönderin, modeli veya muadili birlikte bulalım.
Satın almak için: EE-SX670A ürününe gidin | EE-SX670P ürününe gidin
Sık sorulan sorular
Yuvalı sensörle yansımalı fotosel arasındaki fark nedir?
Yansımalı fotosel nesneden yansıyan ışığı okur, yuvalı sensör ise ışığın kesilip kesilmediğine bakar. Küçük ve kesin geçiş noktalarında yuvalı sensör daha net ve tekrarlanabilir sonuç verir.
NPN ve PNP farkı nedir?
NPN çıkış toprağı, PNP çıkış pozitif hattı anahtarlar. Seçim PLC giriş kartınızın tipine bağlıdır.
Dışarıda veya sulu ortamda kullanılabilir mi?
EE-SX670 serisi IP50 sınıfındadır ve kapalı ortam için tasarlanmıştır. Su ve yoğun toz olan yerlerde uygun koruma sınıfına sahip başka bir sensör seçin.
Kablo ürünle birlikte gelir mi?
Konnektörlü modellerde kablo seti ayrı bir ürün olabilir. Sipariş etmeden önce model kodunu ve bağlantı tipini kontrol edin.
