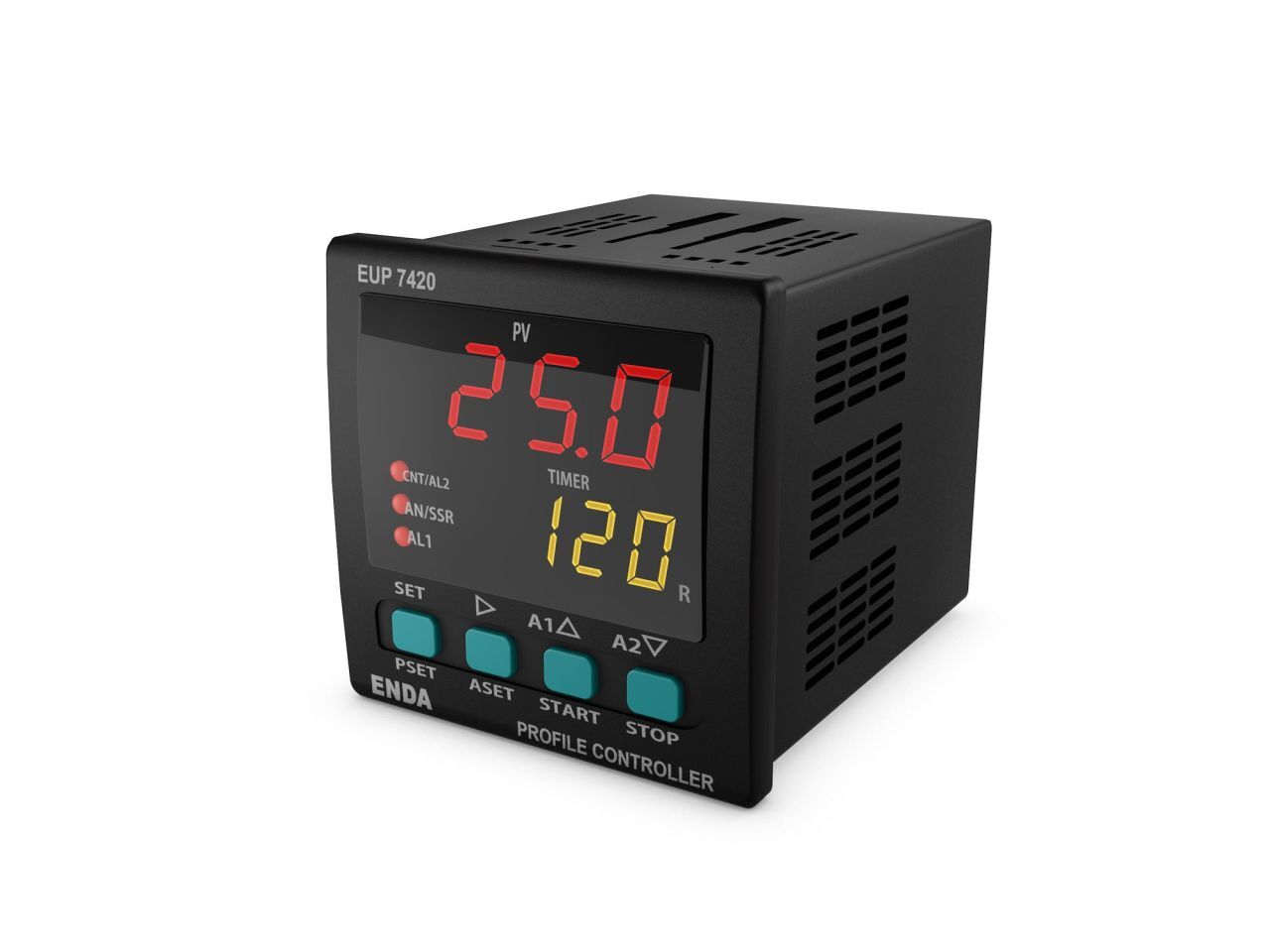

ENDA EUP7420-230VAC-RS Proses Kontrol Cihazı

ÜRÜN KILAVUZU İÇİN TIKLAYIN..


Çevresel ÖzelliklerOrtam/Depolama Sıcaklığı0...50 ºC / -25...70 ºCBağıl Nem31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışırKoruma SınıfıEN 60529 standardına göre Ön panel: IP65, Arka panel: IP20YükseklikEn çok 2000mElektriksel ÖzelliklerBesleme Voltajı90-250V AC 50/60Hz veya 9-30V DC / 7-24V AC 50/60HzGüç Tüketimi5VABağlantıSoketli klemensSkalaPt-100 rezistans termometre -199.9...600.0 °C / -200...600 °C
J (Fe-Const) termokupl -30.0....600.0 °C / -30....600°C
K (NiCr-Ni) termokupl -30.0...999.9 °C / -30...1300°C
L (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600°C
T (Cu-CuNi) termokupl -30.0...400.0 °C / -30....400°C
S (Pt10Rh-Pt) termokupl -40...1700 °C
R (Pt13Rh-Pt) termokupl -40...1700 °C
0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişler -1999...9999 (max skala aralığı 10000)
DoğrulukPt-100 (rezistans termometre), 0-20m, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişi: ±%0.2 (tam skalanın) ±1 hane
Termokupl: ±%0.5 (tam skalanın) ±1 hane
Hat DirenciTermokupl için en çok 100ohm, 3 telli Pt-100 için en çok 20ohmÇıkışlarC/A2 çıkışıRöle: 250V AC, 2A (rezistif yük için), NO+NC (Kontrol veya Alarm2 çıkışı olarak seçilebilir)A1 çıkışıRöle: 250V AC, 2A ( rezistif yük için), NO (Alarm1 ve Soğutma kontrol çıkışı olarak seçilebilir)ANL/SSR çıkışı0-20mA, 4-20mA, 24V 20mA maksimum SSR çıkışı. Max. yük direnci 600 ohm (12 bit %0.2 doğruluk)Röle ÖmrüYüksüz 30.000.000 anahtarlama; 250V AC, 2A rezistif yükte 300.000 anahtarlamaKontrolKontrol BiçimiTek set-değer ve alarm kontrolüKontrol YöntemiOn-Off, P, PI, PD, PIDA/D Dönüştürücü14 bitÖrnekleme Zamanı100msOransal Band%0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir.Kontrol Periyodu1 ile 125 saniye arasında ayarlanabilirHisterisiz1 ile 50 °C/F arasında ayarlanabilirÇıkış GücüSet değerindeki oran %0 ile %100 arasında ayarlanabilirKutuMontaj ŞekliSıkıştırılarak panoya yerleştirilirEbatG48xY48xD87 mmAğırlıkYaklaşık 250g (ambalajlı olarak)Kutu MalzemeleriKendi kendine sönen plastikler kullanılmıştır
